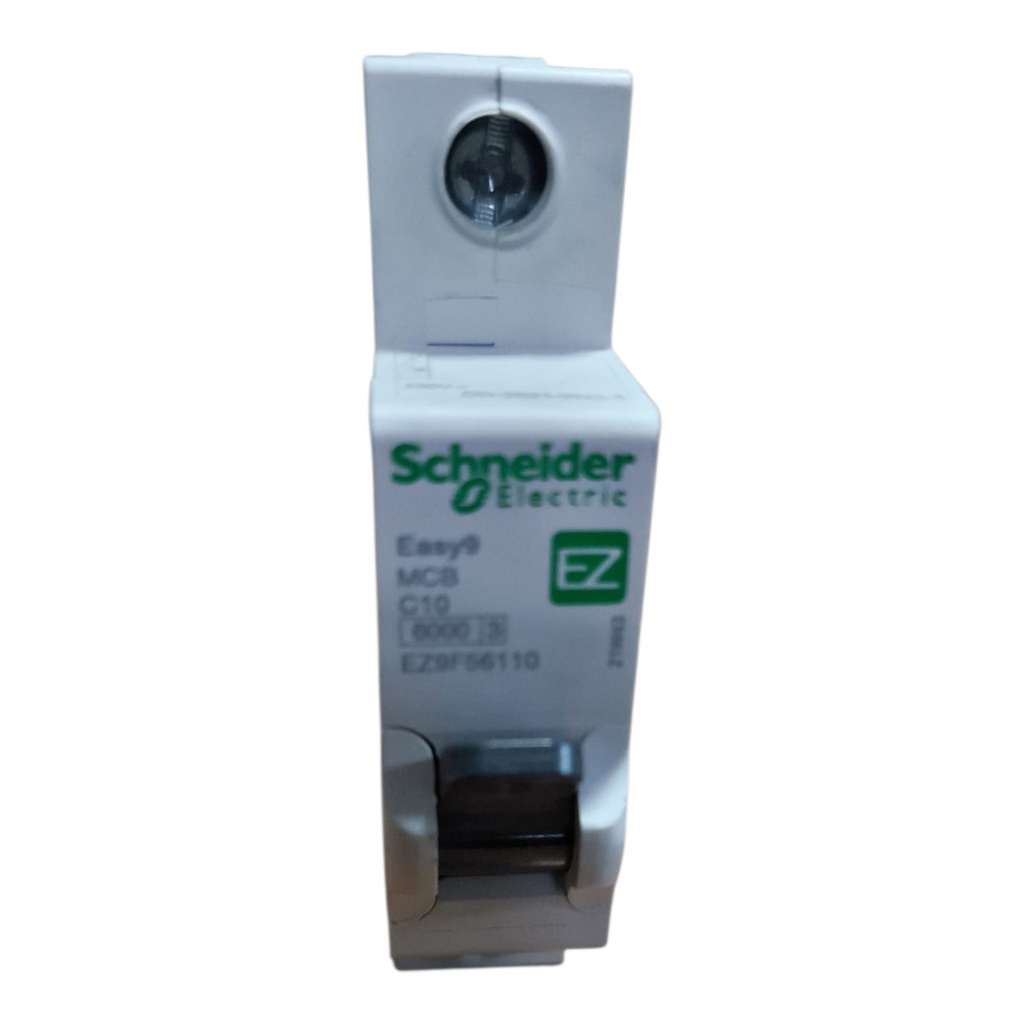

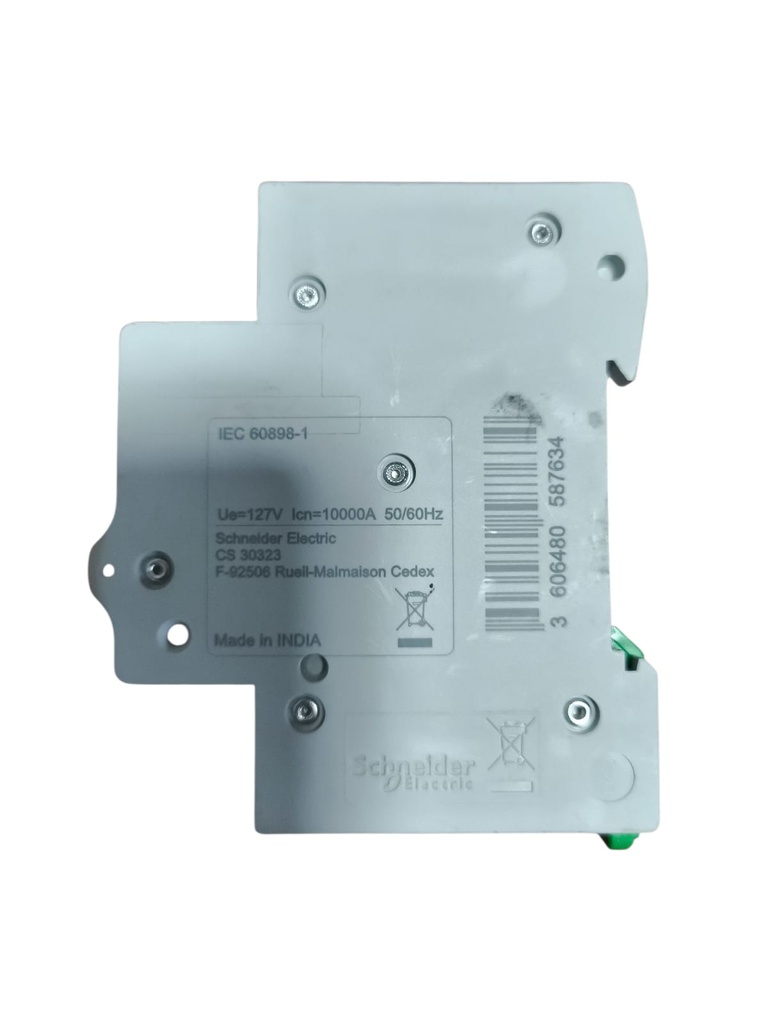

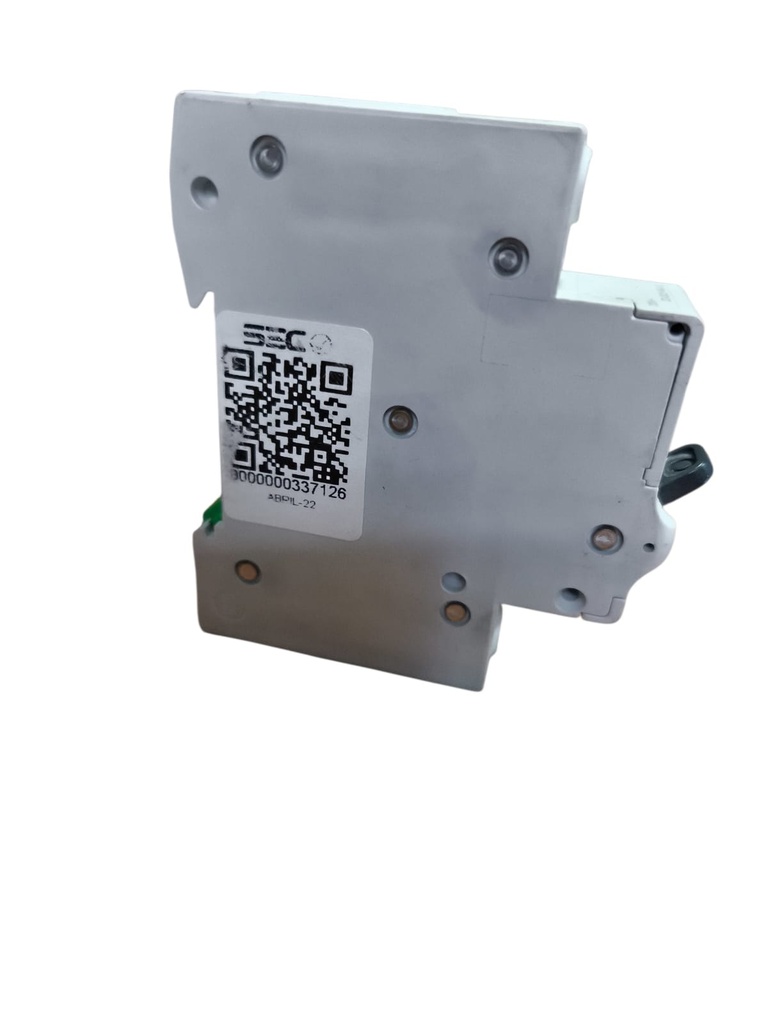

Interruptor Automatico Modular, Easy9, 1P, 10A

Este producto es un interruptor automático Schneider Electric de la línea Easy9.

Está diseñado para proteger instalaciones eléctricas contra sobrecargas y cortocircuitos.

El modelo es de un solo polo y cuenta con un amperaje de 10 A.

Su instalación es sencilla, ideal para tableros residenciales y comerciales en riel DIN

Las especificaciones técnicas principales para el interruptor automático modular (MCB) Schneider Electric Easy9 (modelo exacto EZ9F56110) son las siguientes:

Especificaciones Eléctricas Principales

• Corriente nominal (\(I_{n}\)): 10 A
• Número de polos: 1P (Unipolar / 1 polo protegido)
• Curva de disparo: Curva C (Disparo magnético entre 5 y 10 veces la corriente nominal)
• Poder de corte (\(I_{cn}\)): 6.000 A (6 kA) a 230 V CA conforme a la norma IEC 60898-1
• Tensión nominal de empleo (\(U_{e}\)): 230 V CA (50 Hz)
• Tensión nominal de aislamiento (\(U_{i}\)): 500 V CA
• Frecuencia de red: 50 Hz
• Tensión nominal de resistencia a los impulsos (\(U_{imp}\)): 4 kV [1, 2]

Características Mecánicas y de Montaje

• Tipo de control: Maneta / Palanca basculante
• Soporte de montaje: Riel DIN simétrico de 35 mm
• Dimensiones físicas: 18 mm (Ancho) x 81 mm (Alto) x 66,5 mm (Profundidad)
• Color: Gris claro (código de color RAL 7035)
